フランジキャップ
Flange
フランジ面の中心穴にはめ込み、フランジ面を保護するキャップとなります。
15A~200Aまでカバーしており、ワンタッチ装着が可能で取り外しも簡単です。
サイズ別にカラー分けされており、回収時や再利用時に判別しやすい設計となっています。
フランジキャップ Flange PE

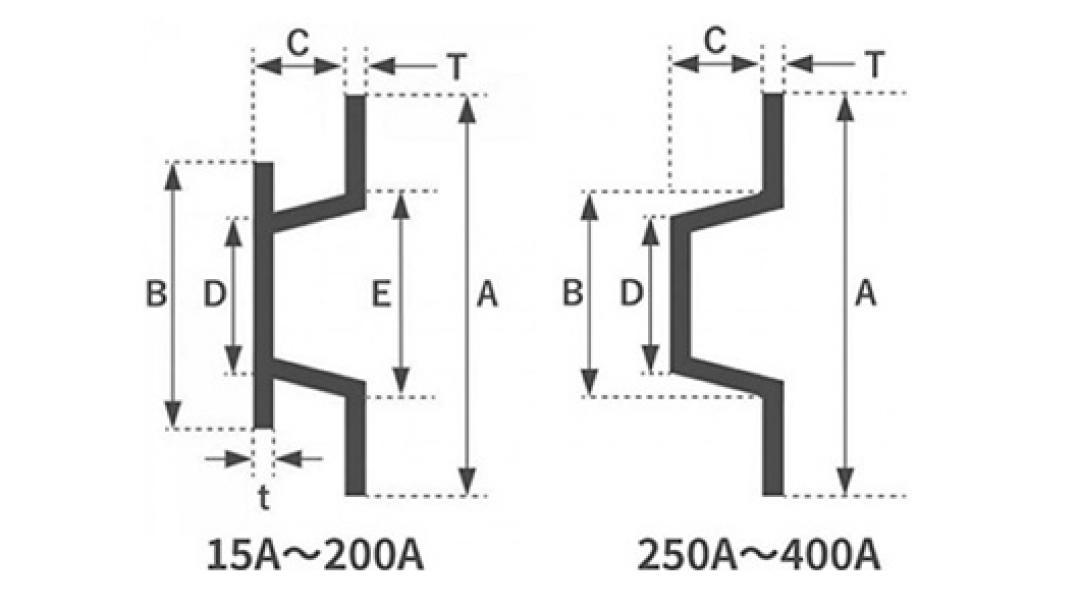

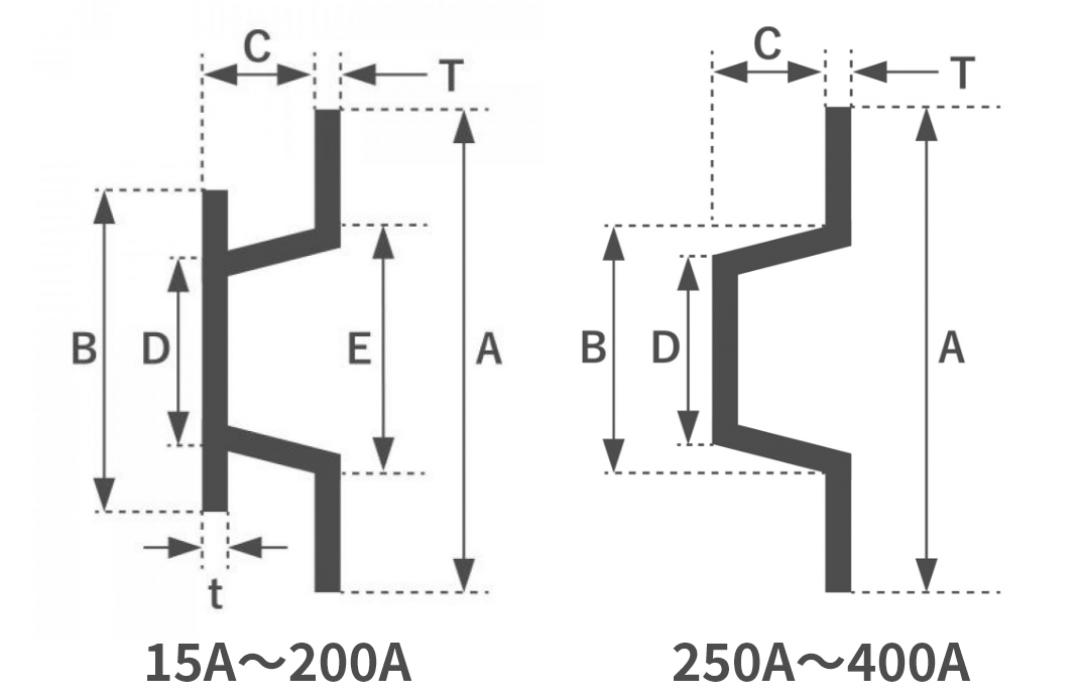

呼称 | 色別 | A | B | C | D | E | T | t |
---|---|---|---|---|---|---|---|---|
15A~20A | ピンク | 76 | 26 | 23 | 10 | 14 | 1.5 | 0.8 |
25A~32A | オレンジ | 95 | 42 | 23 | 20 | 24 | 1.5 | 0.8 |
40A~50A | ブルー | 120 | 59 | 32 | 33 | 37 | 1.5 | 1 |
65A~90A | イエロー | 152 | 105 | 40 | 55 | 60 | 1.5 | 0.8 |
100A | ホワイト | 190 | 112 | 33 | 89 | 95 | 2 | 1 |
125A~150A | グリーン | 235 | 162 | 55 | 112 | 115 | 2 | 1 |
200A | ブラウン | 300 | 212 | 37 | 176 | 184 | 2 | 1 |
250A | ナチュラル | 380 | 255.5 | 37 | 248 | 1.5 | ||
300A | ナチュラル | 425 | 306 | 39 | 298 | 1.5 | ||
350A | ナチュラル | 470 | 341 | 45 | 339 | 1.5 | ||
400A | ナチュラル | 537 | 394 | 44 | 390 | 1.5 |
